酸雾净化塔的内部结构设置

来源:www.chwjhb.com 发表时间:2022-05-20

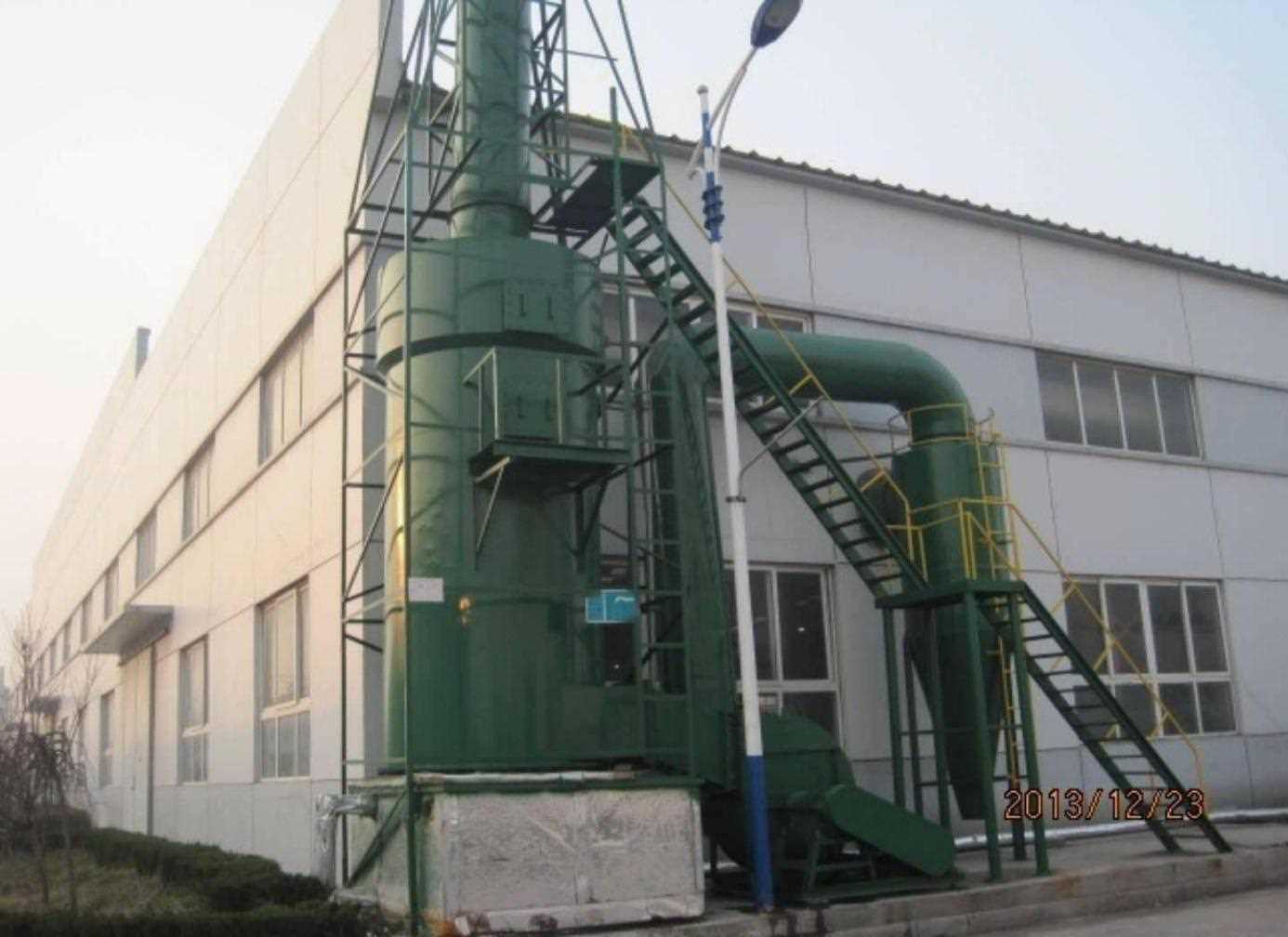

   酸雾净化塔包括塔体、风机、吸收液池。塔体顶部设有出风口,出风口下方设有汽水分离器,汽水分离器下方为填料层,塔体底部为贮液罐;填料层有2层以上,每层填料层上方均设有喷淋器,填料层下方塔体侧壁上设有进风口,进风口通过PVC软管和塔体外部的风机一侧连接,风机另一侧上连接进风管,塔体底部侧壁上设有出液口,出液口和塔体外部的离心泵相连,离心泵通过管道和喷淋器相连。
   酸雾净化塔进风口下方塔体侧壁上设有补水口和溢流口,补水口和溢流口位于同一水平面上,补水口和吸收液池相连,补水口处设有浮球阀,浮球阀包括浮球、浮球管道和阀门,浮球通过浮球管道和阀门连接,阀门设置于补水口处;贮液罐侧壁上设有3条以上的垂直于水平面的滑轨,滑轨下端至塔体底部,滑轨上端至补水口下方,塔体内还设有过滤板,过滤板上设有与滑轨相匹配的滑块,过滤板置于浮球上方,过滤板上设有通孔,浮管道穿过通孔;溢流口上方塔体侧壁上设有检修孔。
